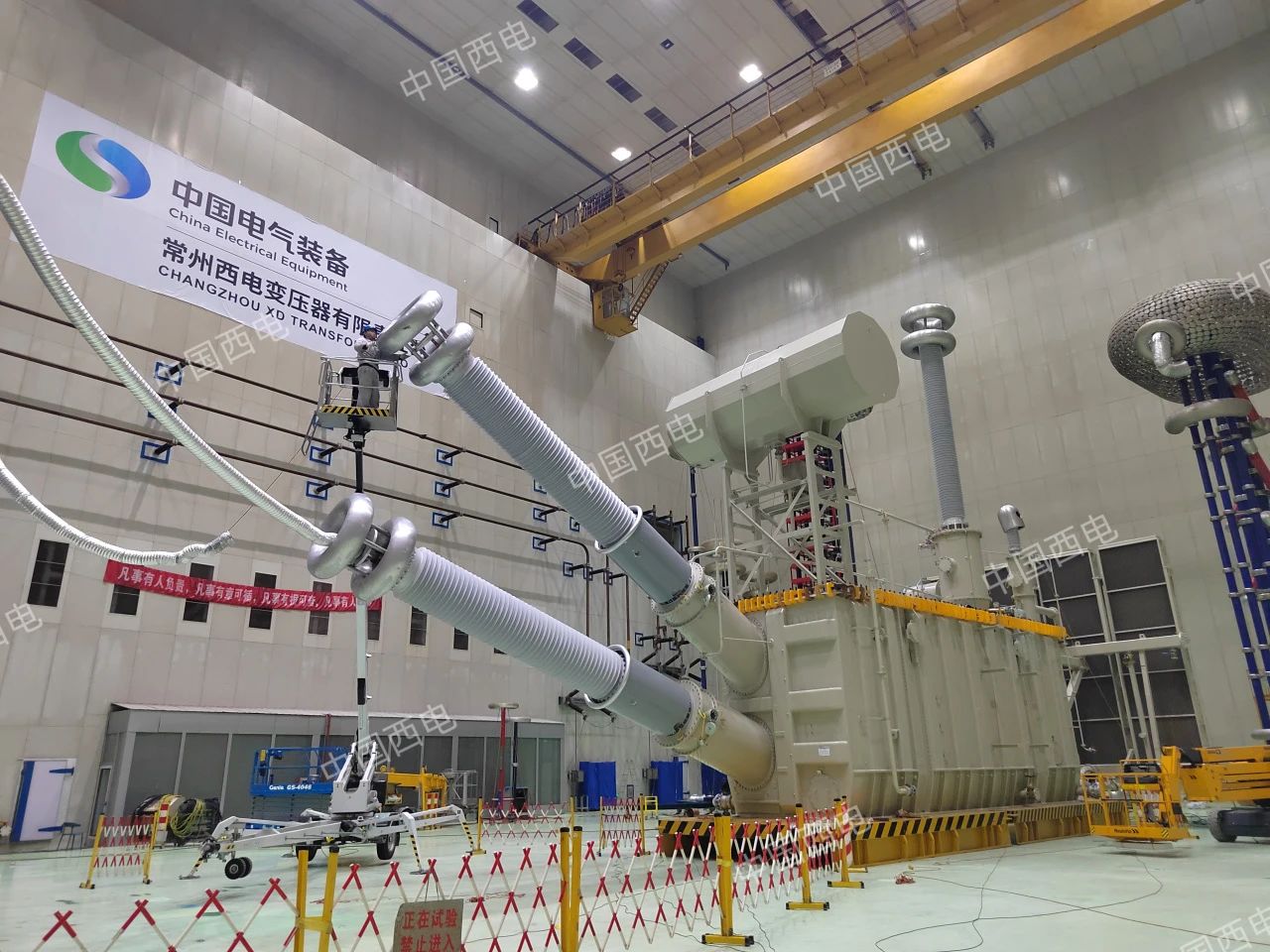

特高壓直流輸電用±400kV換流變壓器
該產品由中國西電所屬西電常變自主研制，目前已成功交付“寧夏-湖南”±800kV直流輸電工程衡陽換流站，支持我國首條“沙戈荒”外送特高壓直流工程。
通過該產品的技術創新，西電常變獲得了3項發明專利。該產品于2024年通過中國電工技術學會的技術鑒定，產品總體性能達到國際先進水平，其中溫升控制、屏蔽接地方式等方面達到國際領先水平，獲得了較高的評價。
? 產品用途
特高壓直流輸電作為遠距離、大容量輸電的最優選擇，其輸送距離遠超2500公里，輸電損耗降低約60%，單位容量造價下降約28%，且單位線路走廊輸送容量提升30%。
換流變壓器作為這一工程的核心設備，扮演著多重關鍵角色：它首先將交流系統電壓轉換為換流器所需的換相電壓，以滿足直流輸電系統的需求；同時，為串接的換流器提供相位差30°的三相對稱電壓，實現十二脈動換流；更重要的是，它能將直流部分與交流系統有效絕緣隔離，防止因接地造成的直接短接影響換相；此外，換流變壓器的短路阻抗能限制故障電流，并對雷電沖擊過電壓波起到緩沖抑制作用，保護換流站免受侵害。
? 主要技術參數
? 技術特點及創新點
優化內屏蔽環、屏蔽管接地方式，采用柔性連接引線單獨接地結構，有效避免了懸浮放電問題。
優化了換流變繞組內部油路，實現了特定油量的精確分配，有效降低繞組熱點溫升。
設計一種試驗裝置，通過替換安裝法蘭更換試驗用套管，直接在升高座上部裝入試驗用套管，對均壓球進行絕緣裕度考核。
